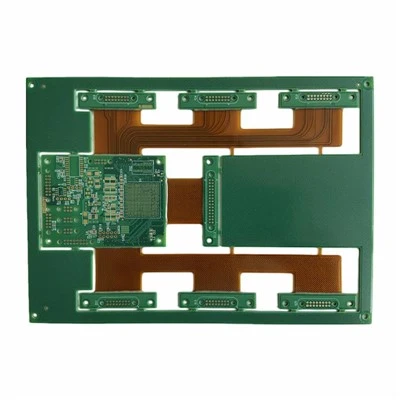

Sodobni elektronski izdelki postajajo manjši, kompleksnejši in časovno-občutljivejši. Stranke pogosto potrebujejo kompaktne postavitve tiskanih vezij, majhne-komponente, zanesljivo spajkanje, hitro izdelavo vzorcev, stabilno malo-serijsko proizvodnjo in ponovljivo kakovost množične proizvodnje. Če projekt izvaja več dobaviteljev, se lahko kupci soočijo z nejasno odgovornostjo, počasno komunikacijo, nedoslednimi standardi kakovosti in večjim tveganjem, ko se pojavijo težave.
NašMontaža SMT na ključrešitev je namenjena strankam, ki želijo, da en dobavitelj upravlja celoten proces montaže. Namesto urejanja plošč PCB iz ene tovarne, komponent od drugega distributerja in sestavljanja SMT iz ločene proizvodne linije, lahko stranke zagotovijo datoteke Gerber, BOM, datoteke za izbiro-in-nameščanje, risbe sestavljanja, količino, zahteve glede testiranja in opombe o posebnih postopkih. Pomagamo koordinirati celoten potek dela in olajšati nadzor proizvodnega procesa.
Za stranke glavna skrb ni le, ali je komponente mogoče namestiti na tiskano vezje. Želijo vedeti, ali bo pred nakupom preverjen BOM, ali se paketi komponent ujemajo z odtisom tiskanih vezij, ali je mogoče mikro-IC-je z majhnim korakom pravilno sestaviti, ali je mogoče pregledati spajkalne spoje BGA ali QFN, ali je mogoče plošče programirati ali preizkusiti pred odpremo in ali lahko prihodnje proizvodne serije ostanejo skladne z odobrenim vzorcem.
Zmanjšanje tveganj nabave, komunikacije in sestavljanja
Eden največjih razlogov, zakaj stranke izberejo-partnerja za montažo na enem mestu, je zmanjšanje pritiska vodenja projekta. Ko se izdelava PCB, nabava komponent, sestavljanje, pregled in testiranje obravnavajo ločeno, mora stranka uskladiti številne podrobnosti med različnimi dobavitelji. Če končna plošča odpove, bo morda težko ugotoviti, ali težava izvira iz tiskanega vezja, BOM, komponent, postopka spajkanja ali metode testiranja.
Usklajen proces pomaga zmanjšati to tveganje. Pred proizvodnjo je mogoče skupaj pregledati datoteke Gerber, BOM, podatke o umestitvi in montažne risbe. To pomaga prepoznati morebitne težave, kot so napačni odtisi, manjkajoče oznake polarnosti, nerazpoložljive komponente, neujemanje paketa, nezadostne preskusne točke, neprimerne velikosti skozi-luknje ali nejasna orientacija priključka.
Nabava komponent je še ena pomembna točka. Številni projekti ne zamujajo zaradi zmogljivosti SMT, temveč zato, ker en IC, priključek, modul ali pasivna komponenta ni na voljo. Nekatere komponente imajo lahko dolge dobavne roke, visoko MOQ, zastarelo stanje ali nestabilno dobavo. Pregled kosovnice pomaga preveriti številke delov, pakete, razpoložljivost zalog, dobavni rok in možne alternative, preden se začne nakup.
Vendar je treba alternativne komponente skrbno potrditi. Neodobren nadomestek lahko vpliva na električno zmogljivost, združljivost vdelane programske opreme, komunikacijsko funkcijo, obnašanje električne energije ali zanesljivost končnega izdelka. To je še posebej pomembno za industrijsko elektroniko, naprave IoT, medicinsko elektroniko, avtomobilske module in izdelke,-povezane z napajanjem.
|
Korak projekta |
Točka bolečine stranke |
Vse{0}}osredotočena podpora na enem mestu |
|
Izdelava PCB |
Kakovost plošče lahko vpliva na sestavljanje in testiranje |
Uskladite proizvodnjo PCB z zahtevami za montažo |
|
Pregled kosovnice |
Napačni, zastareli ali nedostopni deli lahko upočasnijo proizvodnjo |
Preverite številko dela, paket, odtis, zalogo in druge možnosti |
|
Nabava komponent |
Nakup pri več dobaviteljih poveča tveganje |
Podprite zanesljive vire in nadomestke,-ki jih je odobrila stranka |
|
Montaža SMT |
Majhni deli se lahko premikajo, premostijo ali slabo spajkajo |
Nadzorujte spajkalno pasto, natančnost namestitve in postopek reflowa |
|
Sklop skozi-luknjo |
Priključki in terminali bodo morda potrebovali močnejše spajkanje |
Uporabite ustrezne metode spajkanja in preverite kakovost spojev |
|
Programiranje |
Plošče bodo morda potrebovale vdelano programsko opremo pred testiranjem |
Po potrebi naložite vdelano programsko opremo ali preizkusite programsko opremo |
|
Funkcionalno testiranje |
Vizualni pregled ne more potrditi dejanskega delovanja |
Po potrebi podprite testiranje,-ki ga določi stranka |
|
Končna dostava |
Slabo pakiranje lahko poškoduje sestavljene plošče |
Nadzorujte označevanje, pakiranje in zaščito pošiljk |
ZanesljivPopolna montaža PCB na ključproces ne bi smel samo zaključiti proizvodnih korakov, temveč tudi pomagati strankam, da prej odkrijejo težave, zmanjšati ponavljajočo se komunikacijo in izboljšati učinkovitost projekta.
Pregled kosovnice in nabava komponent
Pregled kosovnice je eden najpomembnejših delov celotnega projekta PCBA. BOM je morda na prvi pogled pravilen, vendar lahko vključuje nepopolne številke delov, napačne pakete, nerazpoložljive materiale, komponente z dolgim rokom dobave ali dele, ki se ne ujemajo z odtisom PCB. Če so te težave odkrite po začetku proizvodnje, se lahko projekt sooči s predelavo, nadomestnim virom ali zamudo pri dostavi.
Praktični pregled kosovnice lahko vključuje preverjanje številke delov, preverjanje paketa, primerjavo odtisa, pregled zahtev blagovne znamke, razpoložljivost zalog, oceno cene in razpravo o alternativnih komponentah. Pri ponovnih naročilih je pomembna tudi kontrola različice kosovnice. Če se med prototipno ali malo-serijsko proizvodnjo uporabljajo nadomestki, je treba spremembo jasno zabeležiti za prihodnjo proizvodnjo.
Za stranke cilj ni preprosto kupiti najcenejše komponente. Boljši pristop je uravnoteženje stroškov, kakovosti, stabilnosti dobave in urnika dostave. Dober nadzor materiala pomaga zmanjšati tveganje napačnih-delov, izboljša izkoristek sestavljanja in podpira dolgoročno-konsistentnost proizvodnje.
Nadzor kakovosti montaže SMT
Kakovost montaže SMT neposredno vpliva na zmogljivost in zanesljivost končnega izdelka. Pogosti pomisleki strank vključujejo manjkajoče dele, napačne dele, obrnjene komponente, spajkalne premostitve, nezadostno spajkanje, nagrobne spomenike, premik komponent, šibke spoje in skrite napake pri spajkanju v paketih QFN ali BGA.
Da bi zmanjšali ta tveganja, mora nadzor postopka SMT zajemati tiskanje spajkalne paste, oblikovanje šablone, natančnost namestitve, profil reflowa, pregled AOI in pregled z rentgenskimi žarki, kadar je to potrebno. IC-ji-z majhnim korakom, majhni deli SMD, brezžični moduli, senzorji in komunikacijski čipi potrebujejo natančno namestitev in stabilno spajkanje. Za plošče z visoko-gostoto ali dvo-stranske zasnove SMT postane načrtovanje procesa še bolj pomembno.
Kupce pogosto skrbi, ali je kakovost prototipa mogoče ponoviti v masovni proizvodnji. Dober postopek SMT mora ohranjati stabilne proizvodne parametre, inšpekcijske standarde in zapise o sestavljanju, tako da prihodnje serije ostanejo blizu odobrenemu vzorcu.
Izboljšanje testiranja, zanesljivosti in doslednosti serije
Stranke ne želijo prejeti plošč, ki so samo videti sestavljene. Želijo si plošče, ki lahko vstopijo v pravo validacijo izdelka, sistemsko testiranje ali končno sestavo naprave. Zato sta pregledovanje in testiranje pomembna dela delovnega procesa montaže.
Odvisno od projekta lahko inšpekcija in testiranje vključujeta pregled dohodnega materiala, SPI, AOI, rentgenske-žarke, električne preglede, programiranje, funkcionalno testiranje, testiranje v-vžganja in končni vizualni pregled. Vsak projekt ne potrebuje vsakega testa, vendar mora načrt testiranja ustrezati funkciji izdelka in zahtevam kupca.
|
Postavka za testiranje/inšpekcijo |
Namen |
Korist za stranko |
|
Dohodni pregled |
Pred montažo preveri stanje PCB in komponent |
Zmanjša napake,-povezane z materialom |
|
SPI |
Preveri kakovost tiska spajkalne paste |
Preprečuje težave z količino spajkanja zgodaj |
|
Inšpekcija AOI |
Zazna manjkajoče dele, napačne dele, napake polaritete in vidne napake pri spajkanju |
Izboljša natančnost sestavljanja |
|
Rentgenski pregled |
Po potrebi preveri BGA, QFN in skrite spajkalne spoje |
Zmanjša skrita tveganja spajkanja |
|
Električni pregled |
Zazna odprta vezja, kratke stike in osnovne težave s povezavo |
Pomaga preprečiti očitne napake |
|
Programiranje vdelane programske opreme |
Naloži vdelano ali preskusno programsko opremo |
Pripravlja plošče za funkcionalno preverjanje |
|
Funkcionalno testiranje |
Preverja delovanje izdelka v skladu z zahtevami kupca |
Zmanjša{0}}odpravljanje napak na strani strank |
|
Končni vizualni pregled |
Preveri spajkanje, nalepke, čistočo, priključke in embalažo |
Zmanjša tveganja pri pošiljanju in rokovanju |
Funkcionalno testiranje je še posebej dragoceno, če plošča vključuje komunikacijske module, gumbe, LED, senzorje, napajalna vezja, zaslone, releje ali krmilne funkcije. Če stranke zagotovijo preskusne vpenjalne naprave, vdelano programsko opremo ali postopke testiranja, je mogoče plošče učinkoviteje preveriti pred odpremo.
Področja uporabe
Ta rešitev za sestavljanje lahko podpira številne vrste elektronskih izdelkov, vključno s potrošniško elektroniko, industrijskimi krmilnimi ploščami, napravami IoT, komunikacijskimi moduli, medicinsko elektroniko, avtomobilsko elektroniko, napajalnimi ploščami, nadzornimi ploščami LED, senzorskimi moduli in izdelki pametne strojne opreme.
Različne aplikacije imajo različne prioritete. Potrošniška elektronika se lahko osredotoči na kompaktno montažo SMT, nadzor stroškov in videz. Industrijske nadzorne plošče morda zahtevajo zanesljive priključke in dolgoročno-stabilnost. Naprave interneta stvari bodo morda potrebovale sestav brezžičnega modula in programiranje vdelane programske opreme. Močnostna elektronika bo morda potrebovala močnejše spajkanje za-območja visokega toka. Medicinski ali avtomobilski izdelki lahko zahtevajo strožjo evidenco inšpekcijskih pregledov in doslednost serije.
Dober partner za montažo bi moral prilagoditi postopek glede na dejansko uporabo izdelka, namesto da vsako ploščo obravnava enako.
Podpora od prototipa do množične proizvodnje
Veliko projektov se začne s prototipi. Na tej stopnji stranke preverijo oblikovno funkcijo, vdelano programsko opremo, izbiro komponent, mehansko prileganje in osnovno zmogljivost. Po odobritvi se lahko projekt premakne v malo-serijsko proizvodnjo, pilotne izvedbe in množično proizvodnjo.
NašStoritev PCBA na ključpodpira ta prehod z ohranjanjem jasnih proizvodnih informacij. Odobrene različice kosovnice, nadomestne zapise, opombe o sestavljanju, programske zahteve, preskusne metode, zahteve glede pakiranja in inšpekcijske standarde je treba dokumentirati od začetka. Če se komponenta spremeni med izdelavo prototipa, je treba spremembo zabeležiti. Če je preskusna metoda potrjena, lahko postane del proizvodnega standarda.
Za množično proizvodnjo so kupci bolj pozorni na donos, stroške, dostavo in ponovljivost. Jasna dokumentacija in stabilen nadzor procesa pomagata zmanjšati predelavo, izboljšati učinkovitost proizvodnje in ohranjati doslednost prihodnjih serij.
Kontrola kakovosti in končna dostava
Kontrola kakovosti se mora začeti pred proizvodnjo, ne šele po končani montaži. Pregled datoteke, preverjanje kosovnice, preverjanje komponent, pregled tiskanega vezja, nadzor spajkalne paste, natančnost namestitve, spremljanje reflowa, spajkanje skozi -luknje, programiranje, testiranje, končni vizualni pregled in pakiranje, vse to vpliva na končni rezultat.
Za stranke je končni cilj prejeti sestavljene plošče, ki niso samo dokončane, ampak tudi pripravljene za validacijo izdelka, sistemsko integracijo ali končno montažo. Stabilen nadzor kakovosti pomaga zmanjšati zamude pri projektih, funkcionalne napake in dolgoročna-tveganja pri proizvodnji.
pogosta vprašanja
V1: Katere datoteke so potrebne za ponudbo?
Stranke morajo običajno zagotoviti datoteke Gerber, BOM, datoteke za-in-nameščanje, sestavne risbe, količino in zahteve glede testiranja. Če je potrebno programiranje, funkcionalno testiranje, konformni premaz, izdelava škatle ali posebna embalaža, je treba vključiti tudi te podrobnosti.
V2: Ali lahko pomagate pridobiti komponente?
ja Nabava komponent je lahko podprta v skladu s strankino BOM. Pred nakupom je mogoče preveriti številke delov, pakete, zalogo, dobavni rok in tveganja zamenjave. Če nekateri deli niso na voljo, se lahko z odobritvijo stranke pogovorite o alternativah.
V3: Ali podpirate BGA, QFN in fine{1}}sestave?
ja Podprti so lahko mikro-IC-ji z majhnim korakom, QFN, BGA, majhne komponente SMD, brezžični moduli in kompaktne zasnove PCB. Ti paketi zahtevajo stabilen tisk spajkalne paste, natančno namestitev, nadzorovano reflow in rentgenski pregled, kadar je to potrebno.
V4: Ali je mogoče zagotoviti funkcionalno testiranje?
ja Funkcionalno testiranje je mogoče organizirati, če stranke zagotovijo preskusne postopke, vdelano programsko opremo, napeljave ali preskusne zahteve. Odvisno od izdelka lahko testiranje vključuje preverjanje napajanja, preverjanje komunikacije, preverjanje vhoda/izhoda, testiranje LED, testiranje gumbov ali preverjanje osnovnega delovanja.
V5: Ali lahko prototipi preidejo v množično proizvodnjo?
ja Prototipi se lahko po odobritvi premaknejo v malo-serijsko ali masovno proizvodnjo. Jasni zapisi kosovnice, nadomestni zapisi, opombe o sestavljanju, preskusne metode in inšpekcijski standardi pomagajo, da bodo prihodnje serije ostale skladne z odobrenim vzorcem.
